Tour à métaux à commande numérique Optimum L 50E
0,00 € HT
TTC
Hors frais de port
L 50E - Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808D Advanced. Avec Servo Moteurs. Idéal pour le prototypage, les petites séries et l’enseignement technique.
3504240
Fiche technique
- Usinage précis
- Moteurs de broche et servomoteurs SIEMENS
- Carénage intégral avec dispositif de sécurité
- De série avec vitesse de rotation maximale de la broche 3000 T/min.
- Mandrin hydraulique
- Vis à billes pour des vitesses d’avance rapide sur tous les axes
- Guides linéaires sur tous les axes
- Lubrification centralisée automatique

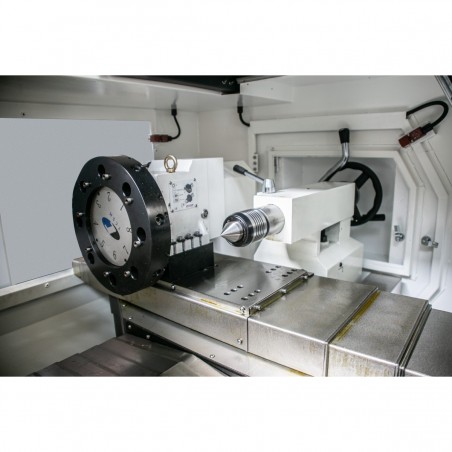

- Changeur 8 outils servohydraulique VDI 30
- Panneau de commande orientable
- Volants électroniques pour les axes X et Z
- Système d’arrosage avec réservoir à lubrifiant de 110 litres
- Connexion RJ45, porte USB et branchement électrique 230 V
- CEM (Compatibilité électromagnétique)
- Six pieds réglables assurant une parfaite stabilité de votre machine
- Commande au pied déportée du mandrin hydraulique
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées, nous consulter
SIEMENS SINUMERIK 808D ADVANCED (panneau de commande) :
- Port Ethernet RJ45
- Ecran LED couleur 8,4" avec résolution 800 x 600
- Équipé d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
- Codeur absolu / aucun déplacement de référencement requis
Equipement de série :
- Changeur d'outils : 8 outils servohydraulique VDI 30. Hauteur d’attachement max. 20 mm. Diamètre d’attachement 32 mm
- Guide linéaire : Rigidité statique et dynamique maximale. Haute précision de positionnement. Mouvement souple et sans jeu. Précision constante et longue durée de vie

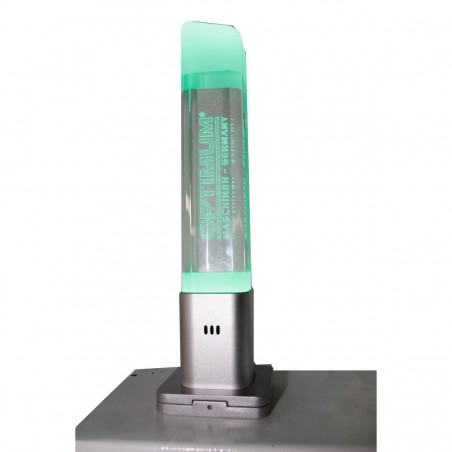

- Colonne lumineuse : Indique visuellement l’état de la machine. Forte luminosité et longue durée de vie
- Volants : Volant pour le déplacement manuel des axes X et Z. Bouton d’arrêt d’urgence
- Armoire "électrique : Conception claire et aérée de l’armoire électrique. Normalisée. Servomoteurs SIEMENS
- Système de lubrification centralisée : Garantit une lubrification régulière et automatique / Tous les points de lubrification sont reliés au système central, permettant une longévité accrue
| Dimensions et poids | |
| Longueur | 2750 mm |
|---|---|
| Largeur | 1965 mm |
| Hauteur | 2052 mm |
| Poids net (brut) | 4200 kg |
| Caractéristiques | |
| Hauteur de pointes | 245 mm |
| Ø usinable au-dessus du banc | 490 mm |
| Ø usinable au-dessus du chariot | 280 mm |
| Largeur de banc | 400 mm |
| Vitesse | |
| Vitesse de broche | 3000 T/min. |
| Données électriques | |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Attachement | |
| Attachement de broche | DIN ISO 702-1 Nr. 6 Form A2 |
| Alésage de broche | 66 mm |
| Poupée mobile | |
| Cône Morse du fourreau | CM 5 |
| Course du fourreau | 150 mm |
| Ø du fourreau | 75 mm |
| Connexions électriques | |
| Puissance totale | 11 kVA |
| Vitesse d'alimentation | |
| Vitesse avance automatique X | 12000 mm/min |
| Vitesse avance automatique Z | 15000 mm/min |
| Système de lubrification par refroidissement | |
| Puissance du système d'arrosage | 1000 W |
| Précision de fraisage | |
| Précision de la répétabilité | ± 0.005 mm |
| Précision du positionnement | ± 0,008 mm |
| Système de lubrification par refroidissement | |
| Capacité du réservoir | 110 l |
| Broche verticale | |
| Motorisation de broche(Mode S1) | 7,5 kW |
| Motorisation (Mode S6 à 30%) | 11.25 kW |
| Couple moteur (Mode S6 à 30%) | 72 Nm |
| Caractéristiques | |
| Diamètre du mandrin de tour | 210 mm |
| Longueur usinable | 618 mm |
| Couple du moteur | |
| Couple moteur de l'axe X | 6 Nm |
| Couple moteur de l'axe Z | 11 Nm |
| Système hydraulique | |
| Puissance de la pompe hydraulique | 2,2 kW |
| Capacité du réservoir hydraulique | 50 l |
| Données de la machine | |
| Alésage de mandrin | Ø 52 mm |
| Course | |
| Course axe X | 300 mm |
| Course axe Z | 800 mm |
| Broche verticale | |
| Couple du moteur | 48 Nm |
| Changeurs d'outils | |
| Type de changeur d'outils | Hydraulique; VDI 30 |
| Nombre d'emplacements d'outils du changeur d'outils | 8 |
| Hauteur x largeur de l'attachement carré max. | 20 mm |
| Diamètre d’attachement barre d’alésage max. | 32 mm |
| Moteur | |
| Couple de la broche | 86 Nm |
