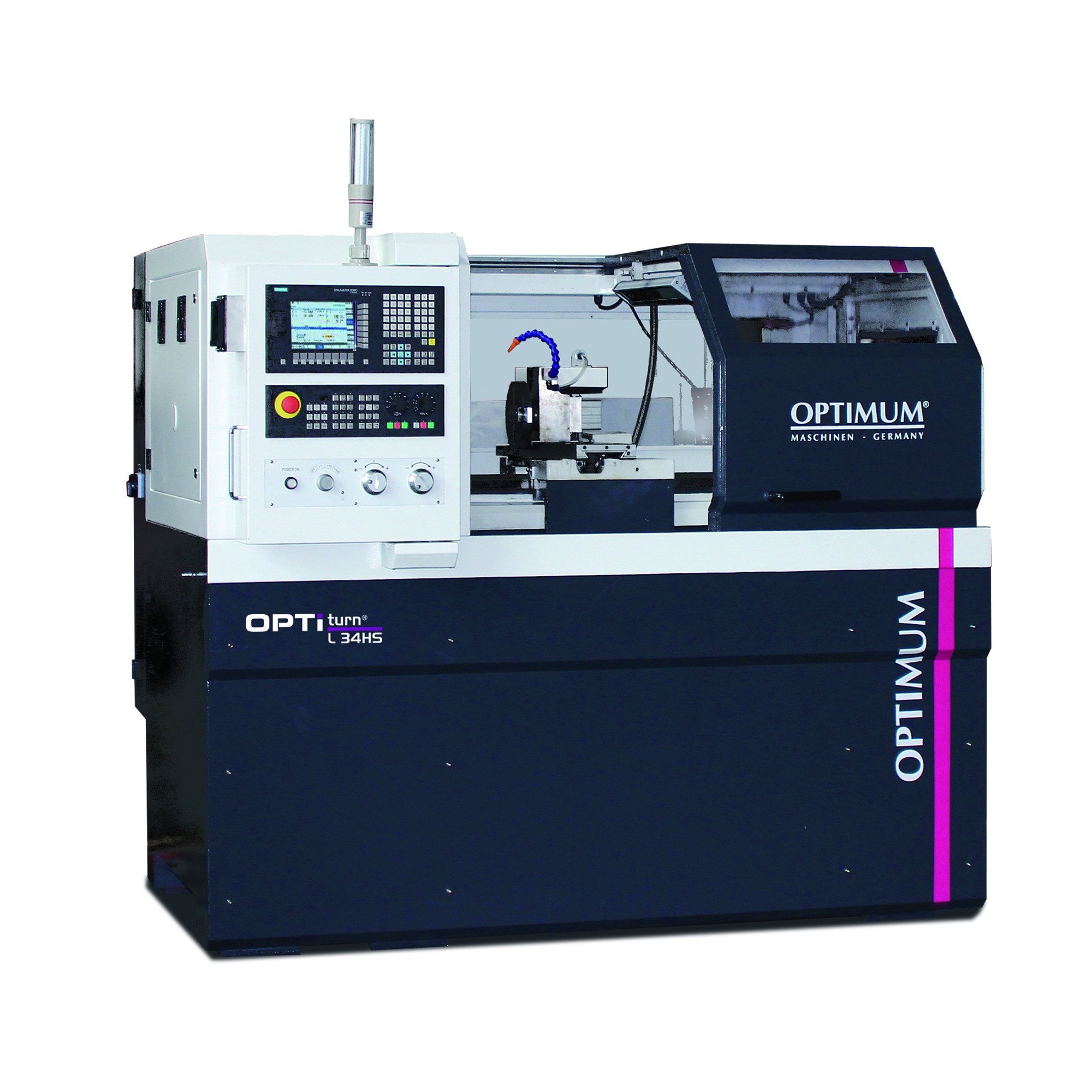

Tour à commande numérique Optimum L 34 HS
0,00 € HT
TTC
Hors frais de port
Tour à commande numérique avec commande professionnelle SIEMENS Sinumerik 808 D Advanced et servo moteurs. Idéal pour les petites séries et l’enseignement technique.
3504232
Fiche technique
- Machine numérique de très grande précision
- Banc haute qualité en fonte grise
- Glissières trempées (HRC 42-52) et rectifiées avec précision
- Roulements de broche haute qualité
- Commande numérique professionnelle SIEMENS Sinumerik 808D Advanced
- Equipé de vis à billes
- Lubrification centralisée automatique
- Moteur de broche et servomoteurs SIEMENS
- Inversion du sens de rotation droite/gauche
- Capteurs de référence pour les origines machines
- Tourelle automatique électrique 6 outils derrière le banc (outil de tournage à gauche)
- Cartérisation complète aux normes en vigueur
- Accès arrière pour simplifier les travaux d’entretien et de maintenance
- Interrupteur de sécurité sur la porte coulissante avant
- Arrêt d’urgence “coup de poing”
- Système d’arrosage et lampe de travail de série
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées, nous consulter
SIEMENS SINUMERIK 808D ADVANCED (panneau de commande) :
- Port Ethernet RJ45
- Ecran LED couleur 8,4" avec résolution 800 x 600
- Équipé d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
- Codeur absolu / aucun déplacement de référencement requis
Equipement de série
- Changeur d'outils : Chargeur 6 outils
- Broche : Équipée d'un encodeur pour le positionnement de la broche (filetage) / Grand alésage de broche Ø 46 mm
- Guide linéaire : Charge admissible élevée et grande rigidité / Faible coefficient de frottement / Précision accrue de la machine
- Système d'arrosage : Tiroir amovible / Élimination facile des copeaux
- Lampe de travail : Pour un parfait éclairage de la zone de la zone de travail
- Système de lubrification centralisée : Garantit une lubrification régulière et automatique / Tous les points de lubrification sont reliés au système central, permettant une longévité accrue
| Dimensions et poids | |
| Longueur | 1950 mm |
|---|---|
| Largeur | 1475 mm |
| Hauteur | 1956 mm |
| Poids net (brut) | 1200 kg |
| Caractéristiques | |
| Hauteur de pointes | 165 mm |
| Distance entre-pointes | 600 mm |
| Ø usinable au-dessus du banc | 350 mm |
| Ø usinable au-dessus du chariot | 146 mm |
| Largeur de banc | 208 mm |
| Vitesse | |
| Vitesse de broche | 30 – 3500 T/min. |
| Données électriques | |
| Puissance moteur | 3.7 kW |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Attachement | |
| Attachement de broche | ISO 702-1 No. 4 - A2 |
| Alésage de broche | Ø 46 mm |
| Poupée mobile | |
| Cône Morse du fourreau | CM 3 |
| Course du fourreau | 120 mm |
| Ø du fourreau | 45 mm |
| Connexions électriques | |
| Puissance totale | 6.5 kVA |
| Vitesse d'alimentation | |
| Vitesse avance automatique X | 6000 mm/min |
| Vitesse avance automatique Z | 8000 mm/min |
| Système de lubrification par refroidissement | |
| Puissance du système d'arrosage | 95 W |
| Précision de fraisage | |
| Précision de la répétabilité | ± 0.01 mm |
| Précision du positionnement | ± 0.01 mm |
| Système de lubrification par refroidissement | |
| Capacité du réservoir | 75 l |
| Caractéristiques | |
| Diamètre du mandrin de tour | Ø 160 mm |
| Couple du moteur | |
| Couple moteur de l'axe X | 4 Nm |
| Couple moteur de l'axe Z | 6 Nm |
| Course | |
| Course axe X | 185 mm |
| Course axe Z | 540 mm |
| Changeurs d'outils | |
| Type de changeur d'outils | Electrique |
| Nombre d'emplacements d'outils du changeur d'outils | 6 |
| Hauteur x largeur de l'attachement carré max. | 16 x 16 mm |
| Diamètre d’attachement barre d’alésage max. | Ø 16 mm |
| Moteur | |
| Couple de la broche | 40 Nm |
| Couple moteur | 23.6 Nm |
