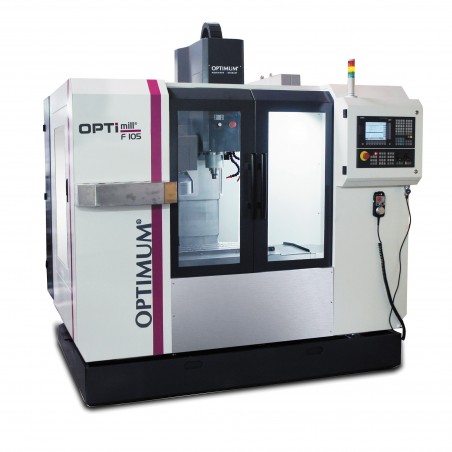

Centre d'usinage Optimum F 105
0,00 € HT
TTC
Hors frais de port
Solution compacte de travail, idéale pour la production de petites séries. Avec un panneau de commande SIEMENS Sinumerik 808D Advanced
3501100
Fiche technique
- Idéal pour la production de pièces et le prototypage
- Exécution robuste
- Changeur 12 outils par carrousel
- Solution compacte de travail avec un panneau de commande SIEMENS Sinumerik 808P Advanced
- Guides linéaires en acier inoxydable
- Lubrification centralisée automatique
- Moteur de broche principale SIEMENS
- Servomoteur SIEMENS sur tous les axes (circuit de contrôle fermé)
- Vitesse de rotation maximale de la broche 10 000 T/min.
- Satellite de commande électronique réduisant la durée des réglages, avec arrêt d’urgence
- Système d’arrosage avec réservoir à lubrifiant de 120 litres
- Changement d’outil automatique ou via le panneau de commande (dispositif de serrage d’outil électropneumatique)
- Bâti solide, table croisée précise et largement dimensionnée (surface usinée avec précision)
- Larges ouvertures de portes d’accès permettant de réduire les temps de nettoyage et d’entretien
- Lampe LED pour un éclairage complet de l’espace de travail
- Garantie SIEMENS 2 ans incluse
- Mise en service et formation fortement conseillées : nous consulter
SIEMENS Sinumerik 808 D Advanced (Panneau de commande Siemens) :
- Port Ethernet RJ45
- Ecran LED couleur 8,4" avec résolution 800 x 600
- Equipé d'une maintenance à distance
- Fonction AST (Auto Servo Tuding) offre aux utilisateurs une option d'optimisation facile en cas d'exigences dynamiques et de précision plus strictes
- Codeur absolu / aucun déplacement de référencement requis
Equipement de série
- Étagères de rangement : Permet le stockage d'outils / Possibilité de desserte pour rangement d'outils BT40 : nous consulter
- Satellite de commande : Pilotage déporté / Electronique / Réduit les temps de réglages au minimum / Bouton d'arrêt d'urgence / Bouton de validation
- Broche Principale : Vitesse de la broche de 10 à 10 000 T/min
- Changeur d'outils : Carrousel / 12 emplacements outils / Temps de chargement d'outil : 7 secondes
- Armoire Electrique : Conception claire et aérée / Conforme aux normes en vigueur / Entraînement Siemens
- Guides Linéaires : Rigidité statique et dynamique maximale / Haute précision de positionnement / Mouvement souple et sans jeu / Précision constante et longue durée de vie
- Système de lubrification centralisée : Automatisée / Prévient l'usure et les arrêts inutiles.
| Dimensions et poids | |
| Longueur | 2164 mm |
|---|---|
| Largeur | 1860 mm |
| Hauteur | 2200 mm |
| Poids net (brut) | 2800 kg |
| Données électriques | |
| Alimentation | 400 V |
| Fréquence | 50 Hz |
| Connexions électriques | |
| Puissance totale | 15 kVA |
| Capacité de fraisage | |
| Capacité de surfaçage (max.) | 70 mm |
| Capacité de fraisage en bout (max.) | 35 mm |
| Table croisé horizontal | |
| Longueur de la table croisée | 800 mm |
| Largeur de la table croisée | 320 mm |
| Distance broche-table croisée min. | 100 mm |
| Distance broche-table croisée | 600 mm |
| Taille des rainures en T | 14 mm |
| Nombre de rainures en T | 3 |
| Entraxe des rainures en T | 100 mm |
| Charge admissible max. | 300 kg |
| Système de lubrification par refroidissement | |
| Puissance système d'arrosage | 650 W |
| Course | |
| Course axe Z automatique | 460 mm |
| Course axe X automatique | 550 mm |
| Broche verticale | |
| Attachement de broche | BT 40 |
| Plage de vitesses | 10 – 10000 T/min. |
| Vitesses d'avances | |
| Vitesse d'avance rapide X | 15000 mm/min. |
| Vitesse d'avance rapide Y | 15000 mm/min. |
| Vitesse d'avance rapide Z | 15000 mm/min. |
| Course | |
| Course axe Y automatique | 305 mm |
| Précision de fraisage | |
| Précision de la répétabilité | ± 0,008 mm |
| Précision du positionnement | ± 0,008 mm |
| Système de lubrification par refroidissement | |
| Capacité du réservoir | 120 l |
| Pression d'air | |
| Pression d'air | 7 bar |
| Broche verticale | |
| Motorisation de broche(Mode S1) | 7,5 kW |
| Motorisation (Mode S6 à 30%) | 11 kW |
| Couple du moteur (Mode S1) | 48 Nm |
| Couple moteur (Mode S6 à 30%) | 70 Nm |
| Couple du moteur | |
| Axe X | 8 Nm |
| Axe Y | 8 Nm |
| Axe Z | 11 Nm |
| Changeurs d'outils | |
| Capacité | 12 Outils |
| Diamètre d'outil max. | 70 mm |
| Longueur d'outil max. | 300 mm |
| Poids d'outil max. | 6 kg |
| Type | Carrousel |
| Temps de changement d'outil (Outil à outil) | 7 s |
